Situada a 480 metros de altitud en el valle del Maipo, Buin ha experimentado un crecimiento inmobiliario y agroindustrial que exige un conocimiento detallado del subsuelo, especialmente en zonas donde la geología superficial de origen fluvial oculta complejidades estructurales. La tomografía sísmica de refracción y reflexión nos permite construir un modelo de velocidades continuo del terreno, identificando cambios litológicos, profundidad del basamento rocoso y zonas de debilidad que otros métodos no logran resolver. En nuestra práctica local, el ensayo resulta determinante cuando los proyectos se emplazan sobre terrazas aluviales antiguas del río Maipo, donde la alternancia de gravas arenosas y lentes limosos genera contrastes de impedancia que solo un perfil sísmico detallado puede mapear con la precisión que exige la normativa sísmica nacional. Complementamos la prospección indirecta con un ensayo CPT cuando se requiere una verificación puntual de la resistencia del subsuelo en profundidad.
La tomografía sísmica de refracción nos revela la geometría oculta del basamento en el valle del Maipo, permitiendo anticipar cambios bruscos de rigidez que las calicatas jamás detectarían.
Procedimiento y alcance
Factores del terreno local
En Buin vemos con frecuencia que los informes geotécnicos se limitan a sondeos puntuales, asumiendo una estratigrafía horizontal que no siempre se cumple en este sector del valle. La presencia de paleocauces del Maipo rellenos con material más compresible que la grava circundante genera un riesgo de asentamiento diferencial severo si no se detectan con un método de cobertura lateral continua como la tomografía sísmica. Un perfil de refracción mal interpretado, basado únicamente en la primera llegada de las ondas, puede enmascarar una capa de baja velocidad intercalada que actúe como guía de ondas durante un sismo, amplificando la señal en superficie. La normativa chilena NCh 433 obliga a clasificar el suelo según la velocidad de onda de corte en los primeros 30 metros, pero cuando el basamento rocoso presenta una topografía irregular, el parámetro Vs30 por sí solo no captura el efecto de borde de cuenca. Nuestro equipo técnico integra la tomografía con un análisis de microzonificación sísmica para proyectos de gran envergadura, asegurando que la respuesta sísmica local esté correctamente modelada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normas de referencia
NCh 433.Of1996 Modificada 2012, NCh 2369.Of2003, NCh 3171:2010, NCh 1508:2014
Servicios complementarios
Perfil de Refracción Sísmica para Clasificación de Suelo

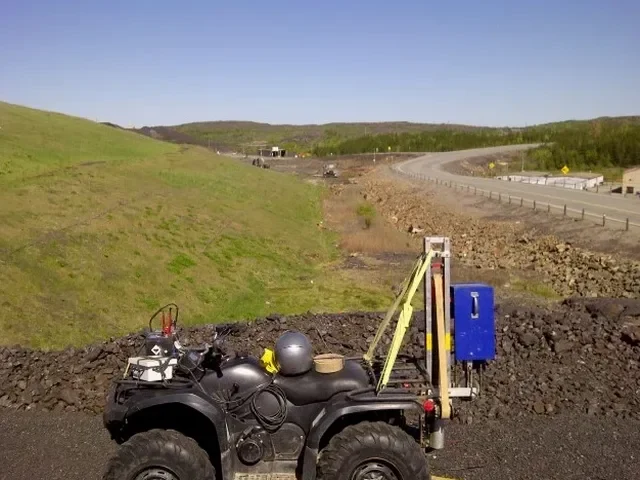

Adquirimos líneas de refracción con martillo sísmico y geófonos verticales para calcular la velocidad de ondas P y, mediante análisis de ondas superficiales, las ondas S. El perfil resultante se utiliza directamente para la clasificación sísmica del terreno según la NCh 433.
Tomografía de Reflexión de Alta Resolución
Diseñamos geometrías de adquisición con offset y cobertura múltiple para obtener secciones apiladas de reflexión sísmica somera. Este método define con precisión la profundidad del basamento rocoso, los contactos entre unidades geotécnicas y la presencia de estructuras geológicas menores.
Determinación de Parámetros Elásticos Dinámicos
A partir de los perfiles de velocidad Vp y Vs calculamos el módulo de Young dinámico, el módulo de corte máximo y el coeficiente de Poisson del subsuelo. Estos valores son esenciales para el modelamiento numérico de interacción suelo-estructura.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre la refracción y la reflexión sísmica?
La refracción sísmica analiza las ondas que viajan por la interfaz entre capas y regresan a superficie con un ángulo crítico, siendo ideal para detectar estratos donde la velocidad aumenta con la profundidad. La reflexión, en cambio, registra las ondas que se reflejan directamente en las discontinuidades, lo que permite mapear capas de baja velocidad intercaladas o la geometría del basamento con mayor detalle vertical. En Buin, solemos combinar ambas técnicas para resolver perfiles complejos.
¿Qué normativa chilena regula los estudios de sísmica de refracción?
Las normas principales son la NCh 433 para clasificación sísmica del terreno, la NCh 2369 para diseño sísmico de estructuras industriales, y la NCh 3171 que entrega directrices para la medición de ondas de corte en terreno. Adicionalmente, para el procesamiento de datos sísmicos se siguen los lineamientos de la NCh 1508 en lo referente a estudios geotécnicos.
¿Hasta qué profundidad se puede investigar con una tomografía sísmica en los suelos de Buin?
La profundidad de investigación depende de la longitud del tendido de geófonos y de la energía de la fuente sísmica. Con un tendido de 120 metros y martillo de 8 kg, en los suelos granulares del valle se alcanzan profundidades de 25 a 30 metros con buena resolución. Para investigar el basamento rocoso a 60 u 80 metros, utilizamos fuentes de caída de peso acelerada o pequeñas cargas explosivas, extendiendo el tendido a 200 metros o más.
¿Cuánto cuesta un estudio de tomografía sísmica de refracción en Buin?
El costo de una campaña de tomografía sísmica en Buin se sitúa en un rango referencial de $1.435.000 a $2.569.000, dependiendo de la longitud total de los tendidos, el número de líneas a adquirir, la fuente sísmica requerida y la complejidad del procesamiento e interpretación. Cada proyecto se cotiza de forma personalizada según los objetivos del estudio.
