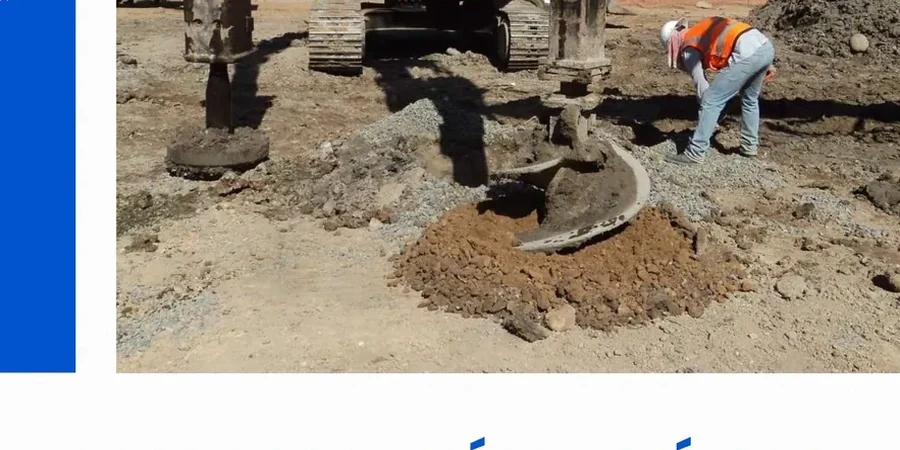

A menos de 40 km del epicentro del terremoto de 2010, los suelos de Buin, con una altitud de 483 msnm en la ribera norte del río Maipo, presentan depósitos de arena limosa que demandan soluciones de mejoramiento profundo. El diseño de columnas de grava se convierte en una alternativa técnica prioritaria cuando los ensayos preliminares revelan resistencia insuficiente o potencial de licuefacción en los estratos superficiales. Nuestro equipo de laboratorio aborda la caracterización geotécnica completa, necesaria para dimensionar la malla, diámetro y longitud de cada columna, integrando parámetros como la densidad relativa post-mejoramiento y la capacidad portante esperada. La experiencia en proyectos agrícolas e industriales de la zona nos permite calibrar modelos que consideran la interacción suelo-columna bajo cargas estáticas y sísmicas, un requisito indispensable en esta parte de la cuenca. Para afinar el perfil de resistencia antes del diseño, complementamos la campaña con un ensayo CPT que entrega un registro continuo de la punta y fricción lateral, clave para identificar lentes blandos.
La columna de grava actúa como dren vertical y refuerzo: disipa presiones de poro y duplica la resistencia a la licuefacción en suelos granulares finos del valle central.
Procedimiento y alcance
Factores del terreno local
La dinámica estacional del río Maipo genera un contraste marcado: en años secos el nivel freático desciende y los limos superficiales pierden humedad, mientras que en períodos de deshielo abundante o lluvias intensas, la napa asciende rápidamente saturando los estratos arenosos. Esta fluctuación incrementa la susceptibilidad a la licuefacción, un fenómeno que el diseño de columnas de grava contrarresta al densificar el terreno y crear drenes verticales de alta permeabilidad. Durante un evento sísmico, el exceso de presión de poros se disipa radialmente hacia la columna en segundos, evitando la pérdida total de resistencia al corte. La NCh433 exige verificar que el asentamiento post-sísmico no supere los límites de servicio de la estructura; por ello, nuestros modelos incorporan acelerogramas representativos de la subducción chilena y la microzonificación específica de la comuna para estimar la demanda cíclica sobre el suelo natural y el factor de mejora alcanzado.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normas de referencia
NCh1508 – Geotecnia – Estudio de mecánica de suelos, NCh433 – Diseño sísmico de edificios, NCh2369 – Diseño sísmico de estructuras industriales, NCh3171 – Diseño geotécnico de fundaciones
Servicios complementarios
Ensayos de penetración y prospección
Realizamos sondajes SPT y ensayos CPT estáticos y sísmicos en terrenos del valle del Maipo para obtener la estratigrafía detallada, la resistencia al corte no drenada y la velocidad de onda de corte, datos de entrada indispensables para el diseño de columnas de grava.
Caracterización geomecánica en laboratorio
Ejecutamos granulometrías, límites de Atterberg y ensayos triaxiales cíclicos sobre muestras inalteradas de los estratos blandos de Buin, permitiendo calibrar los modelos de generación de presión de poros y evaluar el potencial de licuefacción según NCh3171.
Control de calidad post-construcción
Verificamos la efectividad del tratamiento mediante nuevos ensayos CPT comparativos y pruebas de carga en columna aislada, midiendo la densificación real alcanzada y la capacidad portante del conjunto suelo-columna.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el rango de inversión para un diseño de columnas de grava en Buin?
El estudio completo de diseño, incluyendo campaña de prospección, ensayos de laboratorio y memoria de cálculo, se sitúa aproximadamente entre $704.000 y $2.321.000, variando según la profundidad de tratamiento, la cantidad de ensayos CPT requeridos y la extensión del área de proyecto.
¿Cómo se verifica que el suelo de Buin no se licuará después del tratamiento?
Se compara el perfil de resistencia a la penetración CPT antes y después de instalar las columnas. La densificación debe elevar la resistencia de punta por sobre el umbral crítico de licuefacción definido por Seed & Idriss para la magnitud sísmica de diseño, verificando además la disipación de presión de poros en ensayos de CPT con medición de presión intersticial.
¿Qué ocurre si el nivel freático en Buin está muy superficial?
La vibrosustitución húmeda es la técnica adecuada. Se utiliza un vibrador de aguja que, asistido por agua a presión, penetra hasta la cota de diseño y compacta la grava en capas ascendentes. El agua mantiene la estabilidad de la perforación en arenas saturadas y facilita la expulsión de finos durante la compactación.
¿Sirven las columnas de grava para suelos arcillosos en Buin?
En arcillas blandas, el mecanismo principal no es la densificación sino el refuerzo y el drenaje. La columna concentra la carga y acelera la consolidación primaria al acortar la trayectoria de drenaje. El diseño debe verificar la estabilidad al hinchamiento lateral de la columna y la capacidad portante del conjunto según NCh1508.
