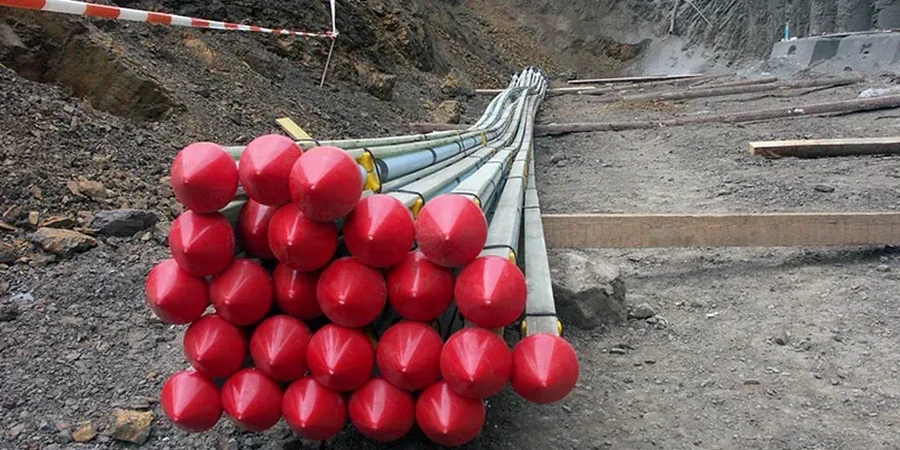

El equipo de perforación hidráulica rotopercutiva perfora el estrato de grava arenosa hasta alcanzar el bulbo de anclaje, donde la inyección de lechada de cemento a presión controlada genera la resistencia por fricción necesaria. En Buin, con su ubicación en la ribera sur del río Maipo, los depósitos aluviales presentan una matriz heterogénea de bolones y arena que exige un control preciso de la presión de inyección para no fracturar el terreno. La experiencia en más de 150 proyectos en la Región Metropolitana nos indica que la variabilidad litológica en esta zona requiere ensayos de penetración SPT previos para definir la longitud libre y la zona de bulbo con exactitud, optimizando así la capacidad de carga última del anclaje.
En suelos aluviales del Maipo, un correcto diseño de anclaje reduce la excavación masiva y los costos de entibación en hasta un 30%.
Procedimiento y alcance
Factores del terreno local
En una faena de edificación en altura cerca de la Plaza de Armas de Buin, detectamos durante la perforación de anclajes para un muro pantalla que una lente de material fino no consolidado, no mapeada en la geología superficial, provocaba pérdidas súbitas de lechada de inyección. El riesgo de no estabilizar esa zona era una falla progresiva del sistema de contención con impacto en la vía pública. La solución inmediata consistió en ejecutar un sondeo complementario con recuperación de muestra y reinyectar con lechada tixotrópica, ajustando la presión de inyección por debajo de 0.5 MPa para evitar el fracturamiento hidráulico del suelo. Este caso refuerza la necesidad de una supervisión geotécnica permanente en Buin, donde la dinámica fluvial histórica del Maipo ha creado depósitos erráticos que requieren validación en tiempo real del diseño de anclajes.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normas de referencia
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, Manual de Carreteras Vol. 3 - Instrucciones y Criterios de Diseño (MOP)
Servicios complementarios
Ensayos de Arrancamiento (Pull-Out Test)
Realizamos pruebas de carga estática sobre anclajes de sacrificio para validar la capacidad última y la fluencia en los estratos específicos de Buin. El protocolo sigue ciclos de carga-descarga incremental, midiendo desplazamientos con comparadores centesimales de 0.01 mm de precisión, hasta alcanzar 1.5 veces la carga de diseño.
Monitoreo de Carga en Servicio
Instalamos celdas de carga hidráulicas o de cuerda vibrante en cabezas de anclaje seleccionadas para monitorear la evolución de la tensión durante la excavación y la vida útil de la estructura. El registro continuo permite detectar pérdidas de pretensado por relajación del terreno o fluencia en suelos finos saturados de la cuenca de Buin.
Parámetros típicos
Preguntas frecuentes
¿Cuál es la diferencia técnica entre un anclaje activo y uno pasivo?
Un anclaje activo se pretensa contra la estructura de contención aplicando una carga de diseño que comprime el terreno desde el inicio, anulando deformaciones. Un anclaje pasivo, en cambio, solo comienza a trabajar a tracción cuando el terreno se deforma y moviliza la carga. En los suelos granulares de Buin, recomendamos sistemas activos en excavaciones urbanas para proteger edificaciones colindantes, mientras que los pasivos son efectivos en estabilización de laderas naturales donde se permite cierta deformación controlada.
¿Qué rango de inversión se maneja para el diseño e instalación de anclajes en Buin?
El costo de un proyecto de anclajes activos o pasivos en Buin oscila entre $427.000 y $1.862.000, dependiendo de la longitud total perforada, el diámetro del bulbo, la complejidad del acceso a la obra y la cantidad de ensayos de arrancamiento requeridos para validar el diseño en campo.
¿Cómo afecta el nivel freático del río Maipo a los anclajes?
El nivel freático somero en sectores bajos de Buin eleva el riesgo de lavado de la lechada durante la inyección y puede generar corrosión en el acero de pretensado. Para mitigarlo, utilizamos sistemas de inyección con doble obturador y protección anticorrosiva categoría K3 según la normativa europea adaptada a las exigencias sísmicas de la NCh2369, encapsulando completamente la armadura desde la cabeza hasta el bulbo.
